Details
Kategorie: Sonstiges
Zugriffe: 25461

Die Liste der installierten Pakete ist sinnvoll für eine Sicherung.
Sie kann mit folgendem Befehl erstellt werden.

dpkg --get-selections | awk '!/deinstall|purge|hold/ {print $1}' > packages.list

Das erleichtert das Aufsetzen eines neuen Systems ungemein.

Man kann die Liste auch so abspeichern, dass sie wieder zum Installieren genutzt werden kann:

dpkg --get-selections|grep -v deinstall > packages.list

und:

cat packages.list | dpkg --set-selections
apt-get dselect-upgrade

aber auch von einer anderen Machine übers Netz (Sources kopieren und Pakete installieren):

scp user@machine:/etc/apt/sources.list /etc/apt/
scp -r user@machine:/etc/apt/sources.list.d /etc/apt/
apt-get update
ssh user@machine 'dpkg --get-selections|grep -v deinstall'|dpkg --set-selections
apt-get dselect-upgrade

Details
Kategorie: MySensors
Zugriffe: 41418

Die von mir entwickelten Leiterplaten (s. MySensors UP-Sensor-Platine) für den Unterputz-Kombisensor (Prototyp s. UP-Bewegungsmelder in Eigenbau) sind jetzt gefertigt und geliefert worden.

Der Lieferung lag auch eine Art Werbung bei. In Form von Kärtchen mit einem aufgebrachten Demo der Möglichkeiten. Nett anzusehen, aber eigentlich eher nutzlos :)

PCB Lieferung 01 k



Die Platinen selbst sind bis auf die Silk-Schicht (Beschriftungsebene) gut. Die kleinen Beschriftungen sind kaum zu lesen und eine Zeile fehlt komplett. Merkwürdigerweise sind von mir eingebrachte Graphiken praktisch perfekt. Auch die automatisch aufgetragene Chargen-Nummer ist in Ordnung. Würde mich schon sehr für die Zukunft interessieren, was an meinen Gerber-Dateien falsch war und wie ich das vermeiden kann.

So sehen die fertigen PCBs aus:

PCB Front 01 k

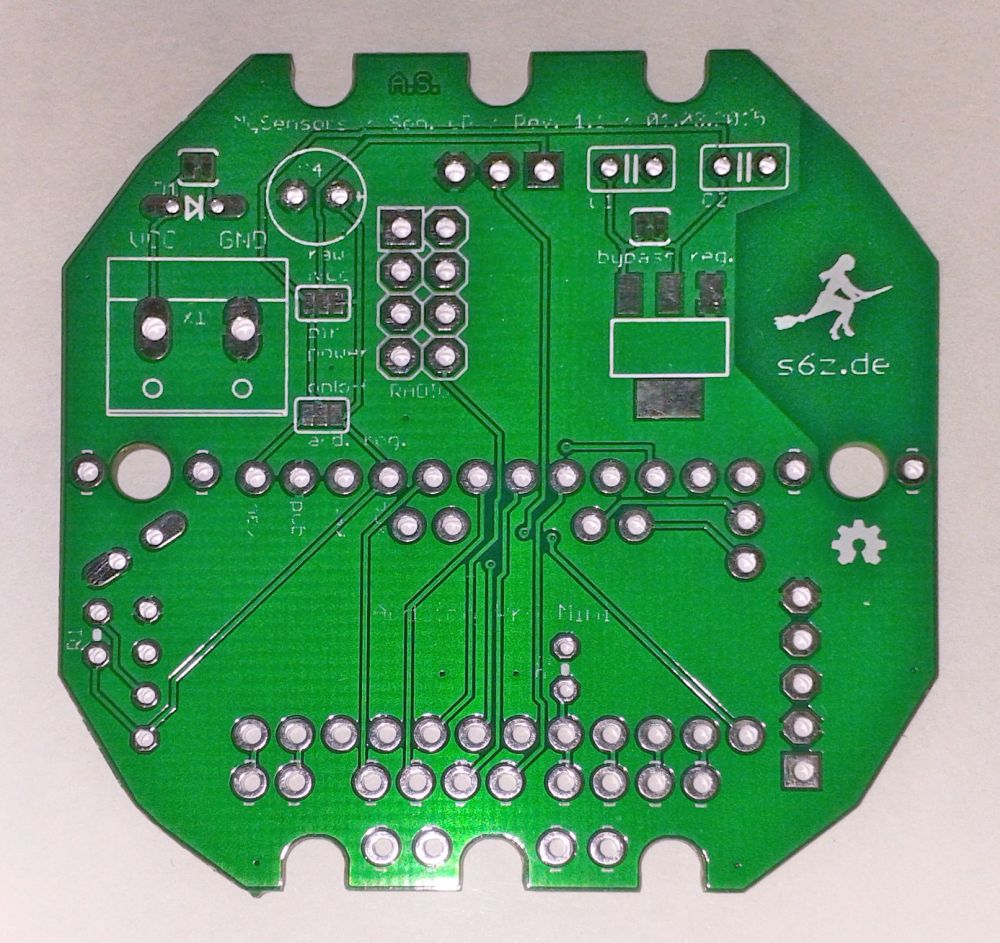

 PCB Back 01 k



Ich habe daraus gleich ein Gerät fertig gelötet.

PIR Asm Front 01 k

 PIR Asm Back 01 k



Und danach zum Fertiggerät aufgebaut.

PIR Parts 01 k

PIR Back 01 k

PIR Front 01 k

PIR Front 02 k

Funktioniert, kann in eine (flache) UP-Dose eingebaut werden und sieht auch ganz passabel aus (Das größere Loch ist für den Lichtsensor und wird noch mit einem Stück Acrylglas verdecht).

Beim Aufbau sind mir einige Kleinigkeiten aufgefallen, die man hätte besser machen können. So liegt der Schraubanschluss für die Versorgungsspannung nicht optimal. Die Pin-Leiste für die Test und Erweiterungen sollte um VCC und GND erweitert werden. Beide Widerstände könnte SMD-kompatible Pads bekommen. Die LED ist an der jetzigen Stelle weitgehend sinnlos.

Außerdem können in dieser Version nur 3,3V Arduinos verwendet werden (ok, dass wusste ich natürlich vorher ;) ) Zwar könnte (durch Verwendung eines 3,3V Reglers) auch ein 16MHz Arduino mitgespeist werden, das liegt jedoch außerhalb der Spezifikation (funktioniert i.d.R.dennoch). Sollte ich eine neue Version der Platine erstellen, werde ich evtl. eine Möglichkeit durch (optionale) Verwendung von getrennten Spannungsregler vorsehen.

Ungeklärt ist bis jetzt die Frage, wie sehr der Empfang durch die rückwertige Platzierung des Senders leiden wird. Leider war dafür vorne gar kein Platz mehr. Ich werde das nach dem endgültigen Einbau sehen :)



Details
Kategorie: MySensors
Zugriffe: 36268

Meine beide Prototypen (s. UP-Bewegungsmelder in Eigenbau) eines MySensors-basierten Bewegungsmelder funktionieren sehr gut. Preiswert sind sie auch. Daher werde ich weitere Räume damit ausstatten. Dafür ist der Aufbau auf einer Rasterplatine jedoch zu aufwendig. Zum Glück kann man heute eigenentwickelte PCBs preiswert professionell fertigen lassen. Und die entsprechende CAD-Software gibt es für den Privatgebrauch auch kostenlos. Hier ist mein erstes komplett eigenerstelltes Eagle-Projekt.



board ms pir up rev1.1 eagle



gerber ms pir up rev1.1 top



gerber ms pir up rev1.1 bottom



Ich habe 10 Stück davon bei ITEAD Studio besatellt. Ich werde Photos nachliefern, wenn die PCBs geliefert werden.

Die Platine soll in einen Jung-Blingverschluss passen.Wenn ich mich nicht vermessen habe ;)

ms pir up rahmen k



Die Eagle-Dateien und die Firmware für die Module sind in GitHub zu finden: https://github.com/hexenmeister/MySensors_MyDevices







Details
Kategorie: Sonstiges
Zugriffe: 25408


Auf meinem Server läuft jede Nacht ein Script, das die Gesamte SD-Karte in ein Image-Datei auf der angeschlossener Festplatte speichert. Beim Crash der Karte kann man so eine neue mit dem Inhalt vom Vortag erstellen. Schön und gut, jedoch habe ich heute ein paar Dateien zu viel gelöscht. Dafür die ganze Karte zu beschreiben wäre doch etwas unbequem.
Aber man kann ja das Image auch so ins Dateisystem mounten. Der erste Versuch schlug jedoch fehl. Ein superblock error. Klar, das Image enthält ja nicht nur die gewünschte Partition, sondern den gesamten Karteninhalt.

Aber das schöne an Linux ist ja gerade, dass man es trotzdem bewerkstelligen kann. Ein kurzer Besuch beim Onkel Google verrät auch wie es geht.

Zuerst werfen wir das Image dem fdisk vor die Füße:

sudo fdisk -lu /mnt/data/data/_bak/sd_backups/backup_20150224_020001.img



Disk /mnt/data/data/_bak/sd_backups/backup_20150224_020001.img: 7948 MB, 7948206080 bytes
19 heads, 55 sectors/track, 14855 cylinders, total 15523840 sectors
Units = sectors of 1 * 512 = 512 bytes
Sector size (logical/physical): 512 bytes / 512 bytes
I/O size (minimum/optimal): 512 bytes / 512 bytes
Disk identifier: 0x0002efc9
                                                    Device Boot      Start         End      Blocks   Id  System
/mnt/data/data/_bak/sd_backups/backup_20150224_020001.img1            2048    15523839     7760896   83  Linux



Jetzt kann man das Offset des Partitionsanfang ausrechnen:

Sectorgröße * Startsektor = (in meinem Fall) 2048 * 512 = 1048576



Vorbereiten:

sudo losetup -o 1048576 /dev/loop0 /mnt/data/data/_bak/sd_backups/backup_20150224_020001.img



Wenn man schon dabei ist, kann man auch mal testen, ob das Image in Ordnung ist:

sudo fsck -fv /dev/loop0



fsck from util-linux 2.20.1
e2fsck 1.42.5 (29-Jul-2012)
Pass 1: Checking inodes, blocks, and sizes
Pass 2: Checking directory structure
Pass 3: Checking directory connectivity
Pass 4: Checking reference counts
Pass 5: Checking group summary information

       91195 inodes used (19.00%, out of 480000)
         176 non-contiguous files (0.2%)
          69 non-contiguous directories (0.1%)
             # of inodes with ind/dind/tind blocks: 0/0/0
             Extent depth histogram: 86580/41
     1011443 blocks used (52.13%, out of 1940224)
           0 bad blocks
           1 large file

       77984 regular files
        8332 directories
          12 character device files
          25 block device files
           1 fifo
          26 links
        4831 symbolic links (4527 fast symbolic links)
           1 socket
------------
       91212 files



Sieht gut aus. Rest ist einfach.

Mounten:

sudo mount /dev/loop0 /mnt/data/data/tmp/



Jetzt hatte ich meine Dateien alle wieder.

Um am Ende das wieder loszuwerden:

sudo umount /mnt/data/data/tmp/
sudo losetup -d /dev/loop0



Details
Kategorie: MySensors
Zugriffe: 33587

Dank einer Guten Anleitung (http://www.mysensors.org/build/serial_gateway) und günstigen bauteilen aus Fernost habe ich mir einen USB-Gateway für die MySensors-basierte Geräte gebaut.

Als erstes kam ein Prototyp auf einem Steckboard.

MySensors Gateway Prototyp 01 k

Nachdem dieser tagelang problemlos seine Arbeit verrichtet hat, habe ich eine dauerhafte Version erstellt.

MySensors Gateway Prod 02 k

Wie man sehen kann, ist die innere Aufbau denkbar einfach. Ein Tranceiver, ein Arduino, drei LEDs, ein ams1117, ein USB-TTL-Adapter und etwas Kabel - mehr war nicht erforderlich.

MySensors Gateway Prod 01 k



16.03.2015

Neulich habe ich einen zweiten PIR-Prototyp aufgebaut und installiert. Leider musste ich dabei feststellen, dass an dem Installationsort der Empfang doch recht schlecht ist. Die meisten Messages kamen nicht an. Es musste ein zweites Gateway her. Diesmal angebunden per Ethernet.

MySensors Gateway Prod 10 k
